Armaturen zur Druckentlastung

Die non-invasive Berstsignalisierung Nimu stellt höchste Dichtigkeit und zuverlässige Überwachung der eingesetzten Berstscheibe sicher. Auch die neue Graphit-Berstscheibe GRX sorgt auch bei extremen Temperaturen für dauerhafte Dichtigkeit.

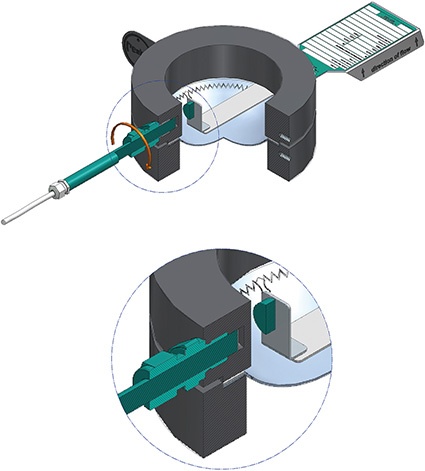

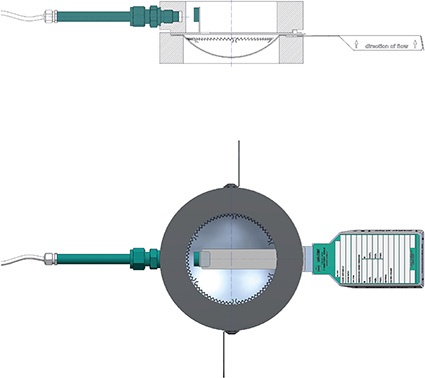

Übliche Berst-Signalisierungen erfordern, dass Kabel, die an der Berstscheibe montiert sind, durch den Berstscheibenhalter heraus geführt werden müssen. Nicht so bei Nimu. Auf der Berstscheibe wird bei deren Herstellung ein Signalindikator befestigt. Der eigentliche Sensor wird in einer Sacklochbohrung im Berstscheibenhalter verschraubt und überwacht von dort die Position des Singnalindikators auf der Berstscheibe. Somit beginnen die Kabel erst außerhalb des Berstscheibenhalters.

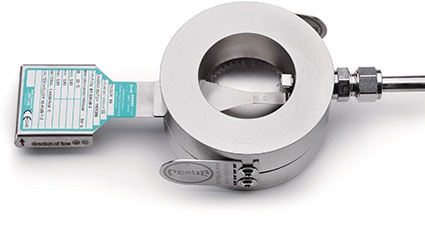

Nach einer Druckentlastung und dem damit verbundenen Öffnen der Berstscheibe nimmt man das Auslassteil des Berstscheibenhalters ab, wechselt die Berstscheibe und kann die Anlage wieder in Betrieb nehmen. Vorbei die Zeiten, in denen zusätzlich die Kabel der Signalisierung bis zum jeweiligen Schaltkasten neu verlegt werden mussten. So kann sich der Kollege aus der Elektrik-Abteilung anderen Aufgaben widmen.
Hinzu kommt: Der Prozess ist absolut dicht. Die Sacklochbohrung im Halter ersetzt die sonst notwendigen, durchgängigen Löcher. Durch die Abwesenheit von Durchführdichtungen (für konventionelle Signalisierungskabel-Löcher im Halter) können eben jene Dichtungen auch nicht porös werden und folglich auch keine Prozess-Medien entweichen.

Beschichtung für extra lange Temperaturbeständigkeit

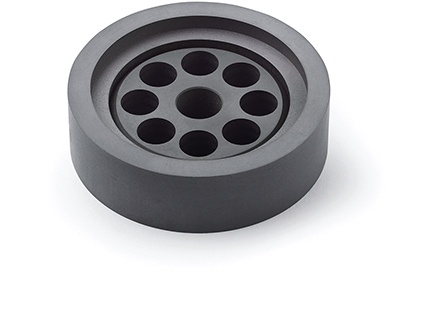

Die Graphit-Berstscheibe GRX wurde entwickelt für Prozesse mit korrosiven Medien, niedrigen Drücken und Temperaturen zwischen -180 °C und 1.500 °C. Die GRX ist sowohl mit einer Kunstharz-Beschichtung (Prozesstemperaturen bis 200 °C) als auch mit einer eigens für die GRX entwickelten PyC-Beschichtung (Temperaturen über 200 °C) erhältlich. Durch die PyC-Beschichtung hält die Berstscheibe wesentlich länger sehr hohe Temperaturen aus und bleibt dabei dauerhaft dicht. Berstscheiben mit einer Beschichtung aus Kunstharz würden bei Temperaturen weit über 200 °C diese Dichtigkeit nicht mehr bieten können.
Mit einem Arbeitsdruckverhältnis von bis zu 90 % und Bersttoleranzen von ± 5 % ist die GRX für Bestdrücke ab 0,02 bar einsetzbar. Optional kann eine Vakuumstütze integriert werden, die ohne (bei sehr hohen Temperaturen schmelzenden) Kleber installiert wird. Außerdem ist die GRX auf Wunsch auch mit Signalisierung erhältlich. Der Einbau erfolgt direkt zwischen Flansche. Bis dato wurde die GRX bereits in diversen Reaktoren, Tanks, Glasbehältern und anderen Anlagenteilen in der Chemie und Petrochemie verbaut.
