Lösungen für Dichtheitsprüfung in verschiedensten Anwendungen

Pfeiffer Vacuum hat Prüftechnologien für verschiedene Dichtheitsanforderungen im Portfolio: mit Luft, mit Prüfgas oder per optischer Emissionsspektroskopie.

Dichtheitsprüfung mit Luft

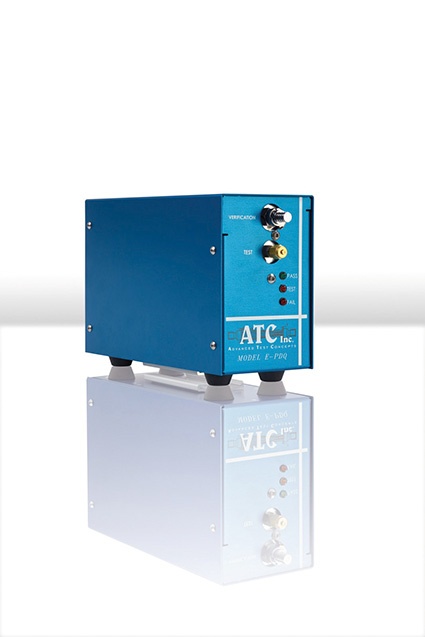

Die Lecksucher der neuen Tochtergesellschaft Advanced Test Concepts (ATC) aus Indianapolis, USA, prüfen mit Luft auf Dichtheit und benötigen somit keine speziellen Prüfgase. Die Geräte nutzen die Micro-Flow-Technologie. Sie besteht aus einem integrierten Mikrosensor auf der Basis des beschleunigten Massenflusses. Mit diesem Prüfverfahren kann eine Empfindlichkeit von bis zu 5 x 10-4 mbar L/s erreicht werden. Diese Technik findet in der Automobilindustrie unter anderem im Bereich der Prüfung von Antriebssträngen und Getriebegehäusen Anwendung.
Eine besondere Form der Nutzung des Micro-Flow-Sensors ist die Mass Extraction-Technologie, die nach dem Prinzip des verdünnten Gasflusses arbeitet. Um eine höhere Empfindlichkeit zu erreichen, wird die Prüfung unter Vakuum durchgeführt. Diese Art der Prüfung eignet sich besonders für Verpackungen oder verschlossene Objekte wie pharmazeutische Verpackungen und elektronische Komponenten, die auf Wasserdichtigkeit geprüft werden müssen. Eine Empfindlichkeit von bis zu 5 x 10-6 mbar L/s ist mit dieser Methode möglich.
Im Vergleich mit anderen Dichtheitsprüfverfahren, die mit Luft arbeiten, bieten Micro-Flow- und Mass Extraction-Technologie verschiedene Vorteile. Hervorzuheben ist die Geschwindigkeit der Prüfung sowie die niedrige Anfälligkeit gegenüber Umweltveränderungen. Weiterhin punkten sie mit höherer Empfindlichkeit und Genauigkeit. Eine tägliche Kalibrierung ist nicht notwendig.

Lecksuche mit Prüfgas

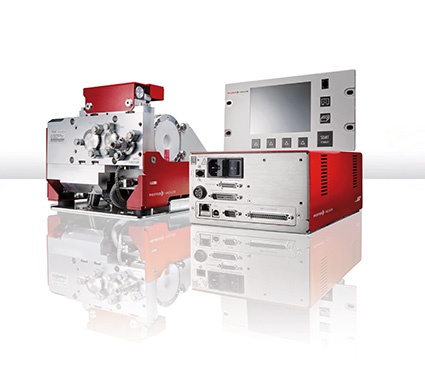

Der Lecksucher ASI 35 bietet mit Helium oder Wasserstoff als Prüfgas eine ausgezeichnete Performance bei integralen und lokalisierenden Prüfverfahren bzw. bei Kombinationen aus beiden. Das Gerät vereint hohe Leistungsfähigkeit, Zuverlässigkeit und Wiederholgenauigkeit mit sehr kurzen Taktzeiten. Der Lecksucher ist für anspruchsvolle Prüfaufgaben mit kleinsten Untergrundsignalen konzipiert und ermöglicht kurze Gesamtdurchlaufzeiten. Die robusten Iridium-Filamente sorgen darüber hinaus für lange Lebensdauer. Das Gerät wird dabei insbesondere in der Automobilindustrie, aber auch im Bereich elektronischer und mechanischer Komponenten sowie der Kälte- und Klimatechnik eingesetzt.

Optische Emissionsspektroskopie

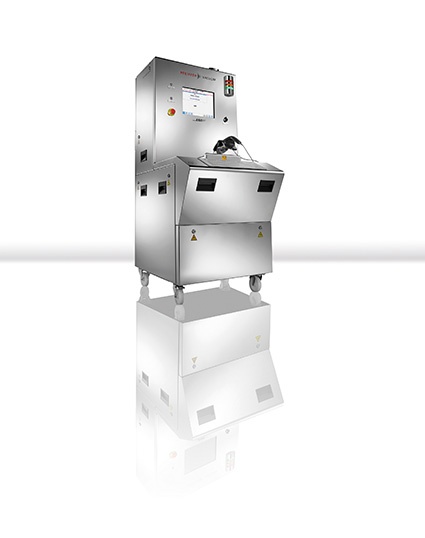

Die Stabilität von besonders feuchtigkeitsempfindlichen Arzneimitteln wie Trockenpulver zur Inhalation muss durch die Verpackung gewährleistet sein; ebenso muss das Eindringen von biologischen Stoffen in parenterale Medikamente von der Verpackung verhindert werden. Hier sind Integritätstests mit hoher Empfindlichkeit vonnöten. Die Prüfmethode des AMI testet die Dichtheit nach einem patentierten Verfahren, bei dem kein Prüfgas erforderlich ist. Stattdessen wird das im Hohlraum der Verpackung vorhandene Gasgemisch genutzt, um hochempfindliche Tests über einen größeren Messbereich durchzuführen. Das Verfahren ist flexibel anwendbar:
Verschiedene Verpackungsarten wie Blister, Beutel, Phiolen, Kunststoffflaschen und versiegelte Bauteile wie Batteriegehäuse können auf diese Weise getestet werden. Ein großer Vorteil des AMI ist der weite Messbereich mit höherer Empfindlichkeit als bei herkömmlichen Tests. Dadurch kann der AMI Helium-Leckprüfungen und Grobleckprüfungen in einem Gerät ersetzen. Das Verfahren liefert dabei mit hoher Wiederholbarkeit nutzerunabhängige und deterministische Prüfergebnisse. Zuverlässigkeit und Messgenauigkeit nach USP 1207.1 wird erreicht.
