Effiziente Temperaturübertragung in Rohrleitungen
Die neue Serie Clino TemperPipe sorgt für eine effiziente Temperaturübertragung in Rohrleitungen und in Produktionsanlagen. Eine Erwärmung, Abkühlung und Temperierung eines Mediums in verschiedenen Temperaturstufen im Prozess ist einfach realisierbar.
Durch den Sekundärkreislauf ist ein stationäres Aufheizen und Kühlen von Produkten mit dem Clino TemperPipe möglich. Typische Einsatzgebiete sind die Lebensmittel- und Getränkeindustrie, die Pharmaindustrie, die Chemische Industrie sowie der Anlagenbau und überall wo konstante Temperaturen für einen Fertigungsprozess benötigt werden.
Aufgrund des modularen Baukastensystems sind die Leitungen kompatibel zu Komponenten mit Anschlüssen nach DIN 32676. Das Clino TemperPipe System ist flexibel und erweiterbar. Es entspricht Anforderungen im Hinblick auf Qualität, Hygiene und Rückverfolgbarkeit. Die Montage erweist sich durch die Klammerverbindung als sehr einfach (werkzeuglos und schnell, was Kostenvorteile in der Montage bringt), ist problemlos wieder lösbar und leicht zu reinigen.

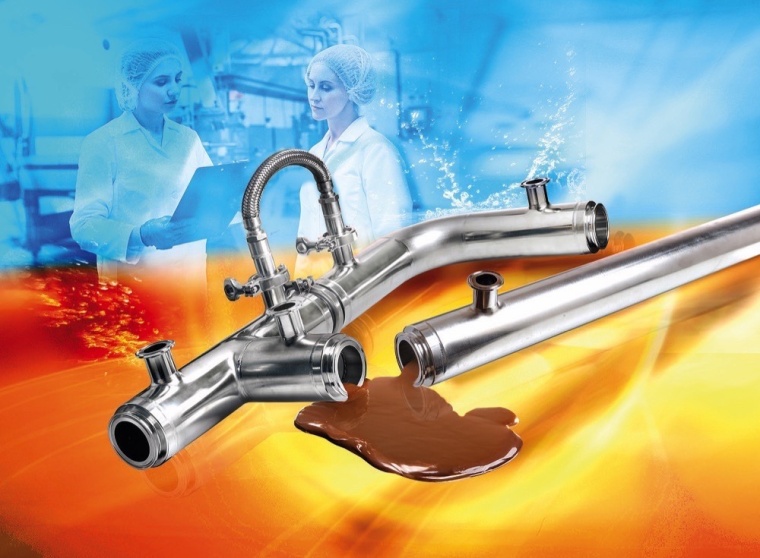

Die Verbindungsstellen zwischen den Rohrleitungs-Bauteilen werden mit einem Edelstahlwellschlauch, ebenfalls mit Anschlüssen nach DIN 32676, verbunden und sorgen so für den Kreislauf des Mediums zur Erwärmung bzw. Abkühlung. Ein Kontakt des Mediums mit der Flüssigkeit des Sekundärkreislaufes ist ausgeschlossen.
Das Clino TemperPipe System ist bei dem Produktrohr/Anschlüsse von Nennweiten 25 –100 lieferbar. Die Rohrlängen können in fixen Meterlängen von 1 m – 6 m gewählt werden. T-Stücke und Bögen im Clino TemperPipe System ergänzen das Produktportfolio. Als Werkstoff kommt Edelstahl mit der Werkstoff-Nr. 1.4404 und der Oberflächen-Rauigkeit von Ra < 0,8 µm zum Einsatz. Sämtliche Komponenten sind mit WAZ 3.1 DIN EN 10204 lieferbar.
Eine 100 % Rückverfolgbarkeit/Identifikation aller Bauteile ist durch die eindeutige Laserbeschriftung jederzeit möglich. Passende Dichtungen, je nach Einsatzzweck, Klammern, Schläuche sowie Rohrschellen und Tragschienen sind lieferbar.
