Intelligente Thermo Cam für die Lock-in-Thermografie
Die EyeCheck Thermo basiert auf einem ZYNQ Board, mit dem es möglich ist, die Lock-in Thermografie-Methode anzuwenden. Besonders für eine Echtzeit-Auswertung der Daten ist der FPGA ein wichtiges Feature. In dem kompakten Gehäuse befindet sich ein frei programmierbarer FPGA. Das integrierte ZYNQ Board ist ein Raze 1-30 oder Raze 1-15. Das Prinzip der Lock-in-Thermografie basiert auf der periodischen Wirkung einer Energiewelle auf die Oberfläche des Prüfobjekts. Danach wird die lokale Oberflächentemperatur des Objekts analysiert. Wo die thermophysischen Eigenschaften nicht homogen sind, z.B. bei einem Einschluss, wird die Input-Welle nur teilweise reflektiert.

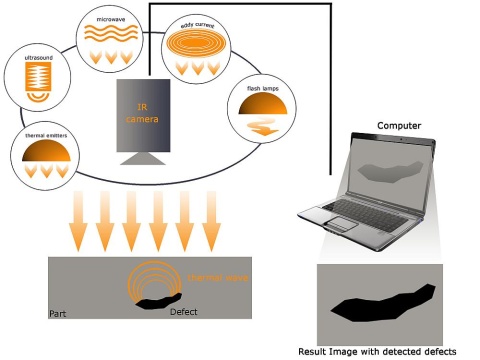

Für die EyeCheck Thermo kann das Objekt mit einem thermischen Strahler, Ultraschall, Mikrowellen, Wirbelstrom oder Blitzlicht erhitzt werden. Die EyeVision Software kann dann den Defekt im Objekt erkennen und wie eine Art Tiefenbild anzeigen.
