Aufteilung und Regulierung durch Volumenstromblöcke

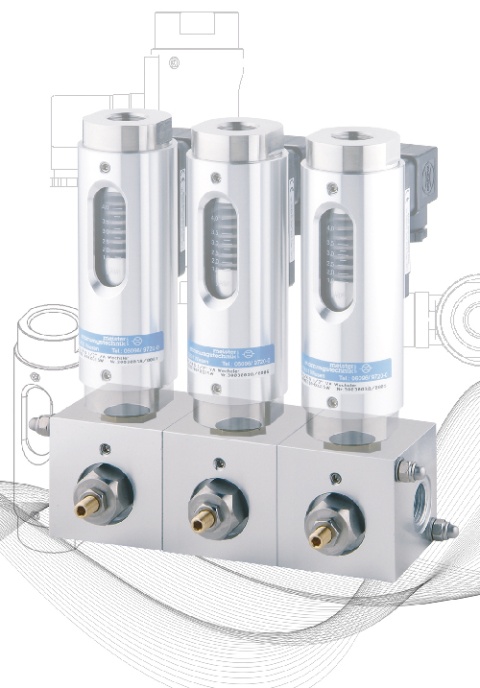

Durch die Volumenstromblöcke der Serie VSB der Firma Meister Strömungstechnik werden zentrale Versorgungsströme präzise aufgeteilt und reguliert. In Verbindung mit geeigneten Messgeräten wird so eine zuverlässige Überwachung der Teilströme ermöglicht. Über ein integriertes Nadelventil werden definierte Teilströme abgezweigt. Die Blöcke können einzeln oder kombiniert zu einer Batterie eingesetzt werden. Die Batterien werden werkseitig montiert und können aus bis zu 12 Einzelblöcken bestehen. Dabei kann der maximale Volumenstrom pro Batterie bis zu 75 l/min betragen, während die Teilströme maximal 25 l/min betragen sollten. Die Teilströme können mit unterschiedlichen Durchflussmessern überwacht werden. Geräte mit Anzeige erleichtern diese Justierung und ermöglichen eine visuelle Überwachung der Teilströme. In Verbindung mit einem Schaltkontakt oder einem Analogtransmitter ist auch eine elektrische Überwachung möglich.
